सीएनसी मशीनीकृत बुशिंग्स
सटीक ग्रेड वाली बुशिंग सामग्री: C93700 कांस्य, C36000 पीतल, 316L और 17-4 PH स्टेनलेस, 1045/4140 स्टील, 6061-T6 एल्यूमीनियम, ग्रेड 2 टाइटेनियम
सीएनसी टर्निंग, बोरिंग, मिलिंग, ऑनिंग और सटीक ग्राइंडिंग
बोर और ओडी पर ±0.005 मिमी; आईडी की सघनता {{1} से - ओडी को नियंत्रित किया गया
तेल खांचे, स्नेहन सुविधाएँ, इलेक्ट्रोलेस निकल, टिन प्लेटिंग और हार्ड क्रोम उपलब्ध हैं
हम कस्टम निर्माण करते हैंसीएनसी मशीनीकृत झाड़ियाँग्राहक चित्र और सीएडी फ़ाइलों से, सहितप्लेन स्लीव बुशिंग्स, फ्लैंज्ड बुशिंग्स, थ्रस्ट वॉशर, गाइड बुशिंग्स, पिवट और हिंज बुशिंग्स, पंप और वाल्व बुशिंग्स, वियर रिंग्स, स्पेसर स्लीव्स और स्टेप्ड बुशिंग्स. हमारी सीएनसी टर्निंग, बोरिंग, मिलिंग, ऑनिंग और ग्राइंडिंग क्षमताएं बीयरिंग, पंप, वाल्व, हाइड्रोलिक सिलेंडर, ऑटोमोटिव और औद्योगिक मशीनरी के लिए तंग सहनशीलता बुशिंग का समर्थन करती हैं।
एक झाड़ी एक शाफ्ट या पिन का पता लगाती है, भार वितरित करती है, घर्षण और घिसाव को कम करती है, और घटकों को संरेखित करती है -बोर व्यास, ओडी फिट, सघनता, दीवार की मोटाई, चौकोरता और सतह खत्मवे विशेषताएं हैं जो यह तय करती हैं कि यह विश्वसनीय रूप से प्रदर्शन करता है या नहीं। हम मशीन से बुशिंग निकालते हैंकांस्य और पीतल (C93700, C36000, C46400), कार्बन और मिश्र धातु इस्पात (1045, 1144, 4140, 4340, 52100), स्टेनलेस स्टील (303, 304, 316L, 17-4 PH), एल्यूमीनियम (6061-T6, 7075-T6), तांबा (C10100, C11000, C17200) और टाइटेनियम (ग्रेड 2, ग्रेड 5), ड्राइंग द्वारा निर्दिष्ट गर्मी उपचार, चढ़ाना और सम्मान के साथ। अनुरोध पर उपलब्ध सामग्री प्रमाणपत्र के साथ, भागों को निर्दिष्ट आयामों, सहनशीलता, सामग्री और परिष्करण आवश्यकताओं के अनुसार निर्मित किया जाता है।
हमारे द्वारा निर्मित सीएनसी मशीनीकृत बुशिंग्स के प्रकार
हम बुशिंग प्रकारों की एक विस्तृत श्रृंखला की मशीनिंग करते हैं। नीचे सबसे आम हैं; यदि आपका चित्र कोई भिन्न कॉन्फ़िगरेशन दिखाता है, तो उसे समीक्षा के लिए भेजें।
सादी आस्तीन की झाड़ियाँ
शाफ्ट समर्थन और आवासों में स्थान निर्धारण के लिए एक सटीक बोर और ओडी के साथ सीधे बेलनाकार सादे बीयरिंग।
सामग्री: C93700 · C36000 · 316L · 1045
फ़्लैंग्ड झाड़ियाँ
एक ही हिस्से में अक्षीय स्थान और थ्रस्ट हैंडलिंग के लिए एक अभिन्न निकला हुआ किनारा के साथ आस्तीन की झाड़ियाँ।
सामग्री: C93700 · C46400 · 316L · 6061-T6
थ्रस्ट वाशर और प्लेटें
फ्लैट या ग्रूव्ड थ्रस्ट वॉशर जो पंप, गियरबॉक्स और एक्चुएटर्स में घूमने वाले चेहरों के बीच अक्षीय भार ले जाते हैं।
सामग्री:सी93700 · 4140 · 17-4 पीएच · 52100
गाइड बुशिंग्स
प्रेस उपकरण, जिग्स, फिक्स्चर और रैखिक गाइड के लिए सटीक गाइड बुशिंग, ऑन्ड बोर और ग्राउंड ओडी के साथ।
सामग्री:52100 · 4140 · 1144 · 17-4 पीएच
धुरी और काज झाड़ियाँ
नियंत्रित निकासी और कम घर्षण वाली सतहों के साथ लिंकेज, भुजाओं और दरवाजों के लिए धुरी पिन और काज झाड़ियाँ।
सामग्री: C93700 · C36000 · 316L · 6061-T6
पंप और वाल्व बुशिंग्स
सीलिंग और घिसाव प्रतिरोधी सतहों के साथ केन्द्रापसारक और सकारात्मक {{0}विस्थापन पंप, बॉल और गेट वाल्व के लिए बुशिंग।
सामग्री:316एल · 17-4 पीएच · सी93700 · ग्रेड 2 टाइटेनियम
अंगूठियाँ और पट्टियाँ पहनें
छल्ले और स्ट्रिप्स पहनें जो रोटर या पिस्टन की गति को सीमित करते हैं और पंपों और सिलेंडरों में संपर्क से आवास की रक्षा करते हैं।
सामग्री:सी93700 · सी46400 · 17-4 पीएच · 316एल
स्पेसर और लोकेटिंग स्लीव्स
स्लीव्स जो नियंत्रित लंबाई और समानांतर चेहरों के साथ शाफ्ट पर अक्षीय स्थिति और दूरी निर्धारित करती हैं।
सामग्री: 1045 · 4140 · 316L · 6061-T6
चरणबद्ध झाड़ियाँ
कंधों के सामने स्थापित करने और अलग-अलग फिट को समायोजित करने के लिए दो या दो से अधिक चरणबद्ध ओडी या बोर वाली झाड़ियाँ।
सामग्री:सी93700 · 4140 · 316एल · 17-4 पीएच
विभाजित झाड़ियाँ
शाफ्ट को क्लैंप करने के लिए या उपकरण को अलग किए बिना शाफ्ट पर असेंबली के लिए स्प्लिट या दो {{0}पीस बुशिंग।
सामग्री: C93700 · C46400 · 1045 · 316L
उपकरण एवं गेज बुशिंग्स
माइक्रोन बोर सहनशीलता और बढ़िया फिनिश के साथ उपकरणों, सेंसर और गेज के लिए छोटी परिशुद्धता वाली बुशिंग।
सामग्री:316एल · 17-4 पीएच · 52100 · सी36000
तेल-नालीदार झाड़ियाँ
मशीनीकृत तेल खांचे, स्लॉट और ग्रीस या तेल के लिए स्नेहन मार्ग के साथ बुशिंग {{0}चिकनाई वाले सादे बीयरिंग।
सामग्री: C93700 · C46400 · 1144 · 316L
क्या आपके पास कस्टम बुशिंग है? अपना चित्र भेजें
झाड़ियों के लिए सीएनसी मशीनिंग प्रक्रियाएं
सीएनसी टर्निंग एवं बोरिंग
इसके लिए सर्वोत्तम:बोर · ओडीएस · टेपर · सीढ़ियाँ · कंधे
अधिकांश झाड़ियों के लिए प्राथमिक प्रक्रिया; बोर व्यास, OD और सांद्रता को नियंत्रित करता है।
सीएनसी मिलिंग
इसके लिए सर्वोत्तम:तेल के खांचे · स्लॉट · फ्लैट · क्रॉस होल · स्नेहन मार्ग
बुशिंग बॉडी और फ्लैंज पर मिल्ड सुविधाओं के लिए।
होनिंग
इसके लिए सर्वोत्तम:परिशुद्धता छिद्र · असर वाली सतहें · सील-संपर्क छिद्र
माइक्रोन बोर व्यास को धारण करता है और क्रॉस {{0}हैच सतहों का निर्माण करता है जो स्नेहक को बनाए रखता है।
आईडी और ओडी पीसना
इसके लिए सर्वोत्तम:गाइड झाड़ियाँ · कठोर झाड़ियाँ · उपकरण झाड़ियाँ
कठोर भागों पर Ra 0.1–0.4 μm फिनिश और सख्त बोर/OD सहनशीलता प्राप्त करता है।
ब्रोचिंग
इसके लिए सर्वोत्तम:कीवे · स्प्लिन · झाड़ियों में आंतरिक प्रोफ़ाइल
ट्रांसमिशन बुशिंग में आंतरिक कीवे या स्प्लाइन सुविधाओं के लिए।
धागा काटने
इसके लिए सर्वोत्तम:एडजस्टेबल बुशिंग्स · थ्रेडेड स्लीव्स · रिटेनिंग नट्स
समायोज्य और थ्रेडेड झाड़ियों के लिए आंतरिक और बाहरी धागे।
सीएनसी बुशिंग सामग्री
झाड़ियों के लिए, सामग्री का चयन इस पर निर्भर करता हैभार, गति, स्नेहन, घिसाव, संक्षारण, तापमान और क्या झाड़ी शाफ्ट या आवास के विरुद्ध चलती है. हम नीचे सूचीबद्ध धातु सामग्रियों से बुशिंग मशीन बनाते हैं - एल्यूमीनियम, पीतल और तांबा, स्टेनलेस स्टील, कार्बन और मिश्र धातु इस्पात, और टाइटेनियम।
| सामग्री | सामान्य ग्रेड | विशिष्ट बुशिंग अनुप्रयोग | प्रमुख लाभ |
|---|---|---|---|
| कार्बन और मिश्र धातु इस्पात | 1045 · 1060 · 1144 · 4140 · 4340 · 5120 · 52100 · 8620 | गाइड बुशिंग, कठोर बुशिंग, थ्रस्ट वॉशर, स्पेसर स्लीव्स, पंप बुशिंग | उच्च शक्ति, पहनने के प्रतिरोध और कठोरता; भरी हुई बुशिंग के लिए लागत {{0}प्रभावी |
| स्टेनलेस स्टील | 303 · 304 · 304एल · 316 · 316एल · 17-4 पीएच · 410 · 420 | पंप और वाल्व बुशिंग, भोजन और चिकित्सा बुशिंग, समुद्री और संक्षारण {{0}महत्वपूर्ण बुशिंग | संक्षारण और स्वच्छता प्रतिरोध; 17-4 PH उच्च शक्ति जोड़ता है; 303 मशीनें स्वतंत्र रूप से |
| अल्युमीनियम | 6061-T6 · 6063-T5 · 7075-T6 · 2024-T3 · 5052-H32 | हल्के गाइड बुशिंग, रोबोट और ऑटोमेशन बुशिंग, उपकरण बुशिंग | कम वजन, एनोडाइजेबल, मशीन में आसान; 7075-T6 उच्चतम एल्यूमीनियम ताकत प्रदान करता है |
| पीतल और कांस्य | C36000 मुफ़्त -कटिंग पीतल · C46400 नौसैनिक पीतल · C93700 सीसे वाला कांस्य · C95400 एल्यूमीनियम कांस्य | सादा बियरिंग, फ़्लैंज बुशिंग, धुरी और काज बुशिंग, वियर रिंग्स, पंप बुशिंग | सादे बीयरिंगों के लिए उत्कृष्ट मशीनेबिलिटी, पहनने के प्रतिरोध और एम्बेडेबिलिटी |
| ताँबा | C10100 (OFHC) · C11000 इलेक्ट्रोलाइटिक कॉपर · C17200 बेरिलियम कॉपर | प्रवाहकीय बुशिंग, सेंसर और संपर्क बुशिंग, इलेक्ट्रोड बुशिंग | उच्च विद्युत और तापीय चालकता; C17200 उच्च शक्ति और स्प्रिंग गुण जोड़ता है |
| टाइटेनियम | ग्रेड 2 (सीपी) · ग्रेड 5 (टीआई-6एएल-4वी) | समुद्री और रासायनिक पंप बुशिंग, मेडिकल बुशिंग, हल्के घिसाव प्रतिरोधी बुशिंग | उत्कृष्ट संक्षारण प्रतिरोध, उच्च शक्ति {{0}से {{1}वजन, गैर {{2}चुंबकीय |
बुशिंग सामग्री चयन गाइड
सही बुशिंग सामग्री का चयन इस बात पर निर्भर करता है कि बुशिंग को कैसे लोड किया गया है और यह किस वातावरण में चलता है। नीचे सामान्य चयन कारक दिए गए हैं जिन पर हम ग्राहक चित्रों की समीक्षा करते समय विचार करते हैं।
भारी भार और घिसाव
रेडियल या अक्षीय बल ले जाने वाली भरी हुई झाड़ियों के लिए,4140, 4340, 52100स्टील और17-4 पीएचस्टेनलेस उच्च शक्ति प्रदान करते हैं और पहनने के प्रतिरोध के लिए कठोर किए जा सकते हैं।
सादा असर सेवा
शाफ्ट पर चलने वाले सादे बियरिंग के लिए,C93700 सीसा कांस्य, C46400 नौसैनिक पीतलऔरC36000 पीतलअच्छी एम्बेडेबिलिटी, पहनने के प्रतिरोध और मशीनेबिलिटी प्रदान करें।
संक्षारण एवं समुद्री
पंप, वाल्व और समुद्री झाड़ियों के लिए,316एल, 17-4 पीएच, ग्रेड 2 टाइटेनियमऔरC46400 नौसैनिक पीतलसमुद्री जल और रासायनिक संक्षारण का विरोध करें।
हल्के और गैर -चुंबकीय
रोबोटिक्स और उपकरणों के लिए,6061-T6, 7075-T6एल्यूमीनियम औरग्रेड 2 टाइटेनियमवजन कम करते हैं और गैर-चुंबकीय होते हैं।
प्रवाहकीय झाड़ियाँ
विद्युत और सेंसर बुशिंग के लिए,C10100 OFHC कॉपर, C11000औरC17200 बेरिलियम कॉपरउच्च चालकता और शक्ति प्रदान करें।
कठोर गाइड झाड़ियाँ
प्रेस-टूल और जिग गाइड बुशिंग के लिए,52100, 4140और1144 (पुनः सल्फ़रीकृत)परिशुद्धता के लिए स्टील को सख्त और पीसा जा सकता है।
सीएनसी बुशिंग्स के लिए हीट ट्रीटमेंट
स्टील की झाड़ियों को अक्सर कठोर, घिसाव प्रतिरोधी बोर या कठोर कोर वाले ओडी की आवश्यकता होती है। हीट ट्रीटमेंट को ड्राइंग द्वारा निर्दिष्ट किया जाता है और महत्वपूर्ण सतहों की मशीनिंग खत्म करने से पहले लागू किया जाता है।
| उष्मा उपचार | लागू ग्रेड | विशिष्ट झाड़ी भाग | फ़ायदा |
|---|---|---|---|
| हार्डनिंग और टेम्परिंग के माध्यम से | 52100 · 4140 · 4340 | गाइड बुशिंग, कठोर बुशिंग, थ्रस्ट वाशर | अनुभाग के माध्यम से समान कठोरता और पहनने का प्रतिरोध |
| इंडक्शन हार्डनिंग | 1045 · 4140 · 4340 | बुशिंग बोर और ओडी, घिसी हुई सतहें | कठोर कोर के साथ कठोर, घर्षण प्रतिरोधी सतह (45-55 एचआरसी)। |
| carburizing | 8620 · 5120 · 20CrMnTi | ट्रांसमिशन बुशिंग्स, स्पलाइन बुशिंग्स | कठोर कोर के साथ उच्च सतह कठोरता (58-62 एचआरसी)। |
| नाइट्राइडिंग/गैस नाइट्राइडिंग | 4140 · 38CrMoAlA | उच्च परिशुद्धता बुशिंग, उपकरण बुशिंग | कम विरूपण के साथ उच्च सतह कठोरता |
| समाधान + उम्र बढ़ना | 17-4 पीएच · 7075-टी6 | स्टेनलेस और एल्युमीनियम उच्च - ताकत वाली झाड़ियाँ | संक्षारण प्रतिरोध के साथ उच्च शक्ति |
| तनाव से राहत | सभी स्टील ग्रेड | पीसने/होनिंग करने से पहले सटीक झाड़ियाँ | आयामी स्थिरता में सुधार करता है |
बुशिंग मशीनिंग सहनशीलता और विशिष्टताएँ
बुशिंग का प्रदर्शन बोर व्यास, ओडी फिट, सांद्रता और चौकोरता के करीबी नियंत्रण पर निर्भर करता है। हम नीचे दी गई सुविधाओं को ड्राइंग के लिए रखते हैं, और अनुरोध पर सख्त करते हैं।
| विनिर्देश | विशिष्ट क्षमता | विशिष्ट बुशिंग अनुप्रयोग |
|---|---|---|
| बोर (आईडी) | ±0.01 मिमी (सटीकता से ±0.005 मिमी) | बियरिंग सतहें, शाफ़्ट{{0}चलने वाले बोर, सील-संपर्क बोर |
| बाहरी व्यास (ओडी) | ±0.01 मिमी (सटीकता से ±0.005 मिमी) | हाउसिंग फिट, प्रेस फिट, क्लीयरेंस फिट |
| लंबाई | ±0.02–0.05 मिमी | झाड़ी की कुल लंबाई, कंधे की स्थिति |
| सान्द्रता (आईडी से ओडी) | 0.003–0.005 मिमी तक नीचे | सादा बियरिंग, गाइड बुशिंग, उपकरण बुशिंग |
| दीवार की मोटाई | ±0.01–0.02 मिमी | पतली-दीवार वाली झाड़ियाँ, घिसे हुए छल्ले |
| चेहरों का चौकोरपन | 0.01 मिमी तक नीचे | जोर देने वाले चेहरे, उभरे हुए चेहरे, चेहरों का पता लगाना |
| गोलाई/बेलनाकारता | 0.003–0.005 मिमी तक नीचे | बियरिंग बोर, गाइड बुशिंग बोर |
| निकला हुआ किनारा व्यास और मोटाई | ±0.02–0.05 मिमी | फ़्लैंज्ड बुशिंग्स, थ्रस्ट बुशिंग्स |
| तेल नाली की चौड़ाई और स्थिति | ±0.05–0.1 मिमी | स्नेहन खांचे, स्लॉट, मार्ग |
| सतह का खुरदरापन | रा 0.4-1.6 माइक्रोन मानक; रा 0.1-0.4 माइक्रोमीटर जमीन/होनड | असर सतहें, सील सतहें, आवास फिट |
| धागा सहनशीलता | ISO 6g / 6H या प्रति ड्राइंग | समायोज्य और थ्रेडेड झाड़ियाँ |
महत्वपूर्ण विशेषताएँ जिन्हें हम नियंत्रित करते हैं
बोर और ओडी फिटशाफ्ट रनिंग क्लीयरेंस और हाउसिंग प्रेस/क्लीयरेंस फिट के लिए नियंत्रित व्यास।
एकत्रीकरण- बोर को OD के अनुरूप रखा गया ताकि शाफ्ट केन्द्रित रहे और बुशिंग समान रूप से बैठे।
दीवार की मोटाईसमान लोडिंग के लिए पतली दीवार वाली झाड़ियों और घिसे-पिटे छल्लों पर नियंत्रित -।
वर्गाकारिताअक्षीय स्थान और जोर के लिए अक्ष के वर्गाकार फलक और फ़्लैंज -।
स्नेहन सुविधाएँ- ग्रीस या तेल वितरण के लिए ड्राइंग के लिए मशीनीकृत तेल खांचे, स्लॉट और क्रॉस होल।
सतही समापननियंत्रित खुरदुरेपन और क्रॉस{{1}हैच के साथ परिष्कृत या ज़मीन पर असर करने वाली सतहें।
सीएनसी बुशिंग्स के लिए सतही फ़िनिश
| सतही समापन | लागू सामग्री | विशिष्ट झाड़ी भाग | मुख्य लाभ |
|---|---|---|---|
| कठोर क्रोम चढ़ाना | 1045 · 4140 · 4340 | हाइड्रोलिक बुशिंग, गाइड बुशिंग, वियर बुशिंग | कठोर, घर्षण प्रतिरोधी, संक्षारण प्रतिरोधी सतह |
| इलेक्ट्रोलेस निकल चढ़ाना | 4140 · 1045 · स्टील · एल्युमीनियम | पंप और वाल्व बुशिंग, उपकरण बुशिंग | कम बिल्डअप के साथ समान घिसाव और संक्षारण संरक्षण |
| टिन चढ़ाना | C93700 · C36000 · C46400 | कांस्य और पीतल के सादे बीयरिंग, वाल्व बुशिंग | एम्बेडेबिलिटी में सुधार करता है और स्टार्टअप पर गैलिंग को रोकता है |
| काला ऑक्साइड | 1045 · 4140 · 4340 | सामान्य -उद्देश्यीय स्टील बुशिंग और स्पेसर | कम बिल्डअप के साथ किफायती संक्षारण संरक्षण |
| जिंक की परत चढ़ाना | कार्बन स्टील | सामान्य-उद्देश्यीय झाड़ियाँ और आस्तीन | किफायती संक्षारण संरक्षण |
| निष्क्रियता | 303 · 304 · 316एल · 17-4 पीएच | स्टेनलेस पंप और वाल्व बुशिंग | मुक्त लोहे को हटाता है, संक्षारण प्रतिरोध में सुधार करता है |
| Electropolishing | 316L · 304 | भोजन, चिकित्सा और समुद्री झाड़ियाँ | चिकनी, साफ सतह; संक्षारण प्रतिरोध में सुधार करता है |
| एनोडाइजिंग (प्रकार II / हार्ड III) | 6061-T6 · 7075-T6 | एल्यूमीनियम गाइड और रोबोट बुशिंग | घिसाव और संक्षारण प्रतिरोध; इन्सुलेशन |
| ग्राउंड / ऑन्ड फ़िनिश | सभी स्टील · स्टेनलेस · कांस्य · टाइटेनियम | बियरिंग बोर, ओडी फिट, गाइड बुशिंग | बीयरिंग और सील संपर्क के लिए रा 0.1-0.4 माइक्रोमीटर |
बुशिंग गुणवत्ता नियंत्रण
हम पूरे उत्पादन के दौरान बोर, ओडी, सघनता, चौकोरता और सतह की आवश्यकताओं का निरीक्षण करते हैं ताकि यह सुनिश्चित किया जा सके कि बुशिंग ड्राइंग को पूरा करती है। प्रलेखित परियोजनाओं के लिए, हम आपके आने वाले निरीक्षण का समर्थन करने के लिए सामग्री प्रमाणपत्र और निरीक्षण रिकॉर्ड की आपूर्ति कर सकते हैं।
| निरीक्षण आइटम | उपकरण/विधि | विशिष्ट झाड़ी भाग |
|---|---|---|
| बोर व्यास | बोर गेज · सीएमएम · प्लग गेज | बियरिंग बोर, शाफ़्ट{{0}रनिंग बोर |
| ओडी व्यास | माइक्रोमीटर · सीएमएम | हाउसिंग फिट, प्रेस फिट |
| सान्द्रता (आईडी से ओडी) | सीएमएम · डायल संकेतक | सादा बियरिंग, गाइड बुशिंग |
| दीवार की मोटाई | बॉल माइक्रोमीटर · सीएमएम | पतली-दीवार वाली झाड़ियाँ, घिसे हुए छल्ले |
| चेहरों का चौकोरपन | डायल संकेतक · सीएमएम | जोर चेहरे, निकला हुआ चेहरा |
| गोलाई/बेलनाकारता | गोलाई परीक्षक / सीएमएम | बियरिंग बोर, गाइड बुशिंग बोर |
| तेल नाली/स्लॉट | जाएं/नहीं-जाएं · सीएमएम | स्नेहन खांचे और मार्ग |
| सतह का खुरदरापन | खुरदरापन परीक्षक | असर वाली सतहें, सील-संपर्क छिद्र |

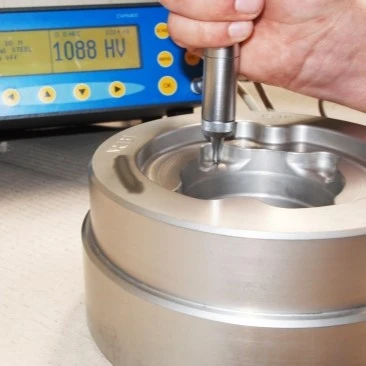

| कठोरता (गर्मी से उपचारित) | कठोरता परीक्षक | कठोर स्टील और 17-4 PH बुशिंग |
| सामग्री सत्यापन | स्पेक्ट्रोमीटर + सामग्री प्रमाणपत्र | आने वाला कच्चा माल (EN 10204 3.1 उपलब्ध) |
| अंतिम निरीक्षण | सीएमएम + निरीक्षण रिपोर्ट | अंतिम आयामी स्वीकृति |
दस्तावेज़ीकृत गुणवत्ता नियंत्रण की आवश्यकता है?हमें अपने चित्र और निरीक्षण आवश्यकताएँ भेजें।
प्रोटोटाइप और कम -वॉल्यूम बुशिंग मशीनिंग
बुशिंग परियोजनाएँ अक्सर प्रोटोटाइप - नए डिज़ाइन, प्रतिस्थापन या उन्नयन के साथ शुरू होती हैं जिनका उत्पादन से पहले परीक्षण किया जाना चाहिए। हम समर्थन करते हैंप्रोटोटाइप और कम मात्रा वाली सीएनसी मशीनिंगएकल नमूनों से लेकर दोहराए जाने वाले छोटे -बैच ऑर्डर तक।
प्रोटोटाइप मशीनिंग
नए डिज़ाइन, सत्यापन और प्रतिस्थापन के लिए।
विशिष्ट मात्रा:1-10 पीसी
कम-मात्रा में उत्पादन
पायलट सिस्टम और प्रारंभिक उत्पादन रन के लिए।
विशिष्ट मात्रा:10-1, 000+ पीसी
दोहराएँ उत्पादन
स्थापित डिज़ाइनों के साथ अतिरिक्त बुशिंग और आवर्ती ऑर्डर के लिए।
विशिष्ट मात्रा:परियोजना आवश्यकताओं के आधार पर
के लिए उपयुक्त
सादा आस्तीन और निकला हुआ किनारा
गाइड बुशिंग और उपकरण बुशिंग
पंप, वाल्व और हाइड्रोलिक बुशिंग
जोर से धोयें और अंगूठियाँ पहनें
स्पेसर स्लीव्स और लोकेटिंग स्लीव्स
धुरी, काज और विभाजित झाड़ियाँ
सीएनसी बुशिंग्स के लिए पैकेजिंग और लीड टाइम
पैकेजिंग
व्यक्तिगत सुरक्षा:बोर, ओडी और फ्लैंज फेस के लिए पीई बैग, फोम, या सुरक्षात्मक फिल्म
संक्षारण संरक्षण:विदेशी पारगमन में स्टील और कांस्य झाड़ियों के लिए वीसीआई कागज और तेल लगाना
परिशुद्ध झाड़ियाँ:महत्वपूर्ण छिद्रों और सतहों के लिए फोम आवेषण और अलग डिब्बे
कठोर झाड़ियाँ:पीसने/होनिंग के बाद तेल या जंग निवारक लगाया जाता है
कस्टम पैकेजिंग:भाग संख्या, लेबल, मात्रा, और ग्राहक {{0}विशिष्ट पैकिंग आवश्यकताएँ
विशिष्ट लीड टाइम
| आदेश प्रकार | विशिष्ट लीड टाइम |
|---|---|
| प्रोटोटाइप | 5-10 कार्य दिवस |
| कम -वॉल्यूम ऑर्डर | 10-20 कार्य दिवस |
| उत्पादन आदेश | 15-30 कार्य दिवस |
| पुनरावर्ती ऑर्डर | 10-25 कार्य दिवस |
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: 1. आप कौन सी सीएनसी मशीनीकृत बुशिंग का निर्माण कर सकते हैं?
उत्तर: हम कस्टम प्लेन स्लीव बुशिंग, फ्लैंज्ड बुशिंग, थ्रस्ट वॉशर, गाइड बुशिंग, पिवट और हिंज बुशिंग, पंप और वाल्व बुशिंग, वियर रिंग्स, स्पेसर स्लीव्स, स्टेप्ड बुशिंग, स्प्लिट बुशिंग, इंस्ट्रूमेंट बुशिंग और ऑयल {{0} ग्रूव्ड बुशिंग ग्राहक के चित्र से बनाते हैं।
प्रश्न: 2. आप बुशिंग की मशीन किस सामग्री से बनाते हैं?
उत्तर: हम कांस्य और पीतल (C93700, C36000, C46400, C95400), कार्बन और मिश्र धातु इस्पात (1045, 1060, 1144, 4140, 4340, 5120, 52100, 8620), स्टेनलेस स्टील (303, 304, 304L, 316,) से बुशिंग मशीन बनाते हैं। 316एल, 17-4 पीएच, 410, 420), एल्यूमीनियम (6061-टी6, 6063-टी5, 7075-टी6, 2024-टी3), तांबा (सी10100, सी11000, सी17200) और टाइटेनियम (ग्रेड 2, ग्रेड 5)।
प्रश्न: 3. आप किन सामग्रियों की मशीनिंग नहीं करते?
उत्तर: हम टंगस्टन या टैंटलम जैसी दुर्दम्य या विदेशी धातुओं से बुशिंग की मशीन नहीं बनाते हैं, और हम प्लास्टिक बुशिंग, पीटीएफई {0}लाइन्ड बुशिंग या निवेश {{1}कास्ट / सिंटरड / पाउडर {{2}मेटल बुशिंग की आपूर्ति नहीं करते हैं। हमारा ध्यान ऊपर सूचीबद्ध सामग्रियों में सीएनसी टर्निंग, बोरिंग, मिलिंग और ठोस धातु बुशिंग की पीसने पर है।
प्रश्न: 4. आप बुशिंग पर कौन सी सीएनसी मशीनिंग सहनशीलता प्राप्त कर सकते हैं?
ए: बोर और ओडी के लिए हम आम तौर पर ±0.01 मिमी रखते हैं, सटीक मशीनिंग के साथ ±0.005 मिमी तक। ज्यामिति और सामग्री के आधार पर आईडी {{3} से - ओडी की सांद्रता को 0.003-0.005 मिमी तक नियंत्रित किया जाता है।
प्रश्न: 5. क्या आप कांस्य सादे बीयरिंग की मशीन बना सकते हैं?
उत्तर: हाँ. हम C93700 लेड कांस्य, C46400 नेवल पीतल और C36000 मुक्त {{4}कटिंग पीतल, तेल सहित {{5}ग्रूव्ड और फ़्लैंग्ड कॉन्फ़िगरेशन से सादे बीयरिंग और स्लीव बुशिंग की मशीन बनाते हैं।
प्रश्न: 6. क्या आप कठोर और ज़मीनी झाड़ियों की आपूर्ति कर सकते हैं?
उत्तर: हाँ. हम 52100, 4140, 4340 और 8620 जैसे ग्रेडों में कठोर, प्रेरण {{2} कठोर और कार्बराइज्ड बुशिंग के माध्यम से आपूर्ति करते हैं, जिसमें आईडी/ओडी ग्राइंडिंग रा 0.1-0.4 माइक्रोमीटर तक होती है।
प्रश्न: 7. क्या आप बुशिंग बोर को तेज कर सकते हैं?
उत्तर: हाँ. हम सटीक बोरों और बीयरिंग सतहों के लिए ऑनिंग प्रदान करते हैं, माइक्रोन व्यास और क्रॉस {{1} हैच सतहों का उत्पादन करते हैं जो स्नेहक बनाए रखते हैं।
प्रश्न: 8. क्या आप तेल खांचे और स्नेहन सुविधाओं की मशीनिंग कर सकते हैं?
उत्तर: हाँ. हम ग्रीस या तेल चिकनाई वाले सादे बीयरिंगों के लिए ड्राइंग के अनुसार तेल खांचे, अक्षीय स्लॉट, गोलाकार खांचे, क्रॉस छेद और स्नेहन मार्ग की मशीन बनाते हैं।
प्रश्न: 9. क्या आप झाड़ियों पर चढ़ाना लगा सकते हैं?
उत्तर: हाँ. हम सामग्री और अनुप्रयोग के आधार पर झाड़ियों पर हार्ड क्रोम, इलेक्ट्रोलेस निकल, टिन प्लेटिंग, ब्लैक ऑक्साइड, जिंक प्लेटिंग, पैसिवेशन, इलेक्ट्रोपॉलिशिंग और एनोडाइजिंग लागू करते हैं।
प्रश्न: 10. क्या आप सामग्री प्रमाणपत्र और निरीक्षण रिपोर्ट प्रदान कर सकते हैं?
उत्तर: हाँ. हम अनुरोध पर सामग्री प्रमाणपत्र (EN 10204 3.1), आयामी निरीक्षण रिपोर्ट, सीएमएम रिपोर्ट, सतह खत्म रिकॉर्ड और कठोरता रिपोर्ट प्रदान कर सकते हैं।
प्रश्न: 11. क्या आप 2डी चित्र और सीएडी फ़ाइलें स्वीकार करते हैं?
उत्तर: हम सामान्य STEP, STP, IGES, IGS, SolidWorks, DXF और 2D ड्राइंग फ़ाइलों से काम कर सकते हैं।
प्रश्न: 12. क्या आप प्रोटोटाइप और कम मात्रा में उत्पादन का समर्थन करते हैं?
उत्तर: हाँ. हम 1-10 टुकड़ों से प्रोटोटाइप मात्रा का समर्थन करते हैं, 10-1, 000+ टुकड़ों से कम मात्रा में उत्पादन, साथ ही अतिरिक्त बुशिंग के लिए दोहराए जाने वाले उत्पादन ऑर्डर का समर्थन करते हैं।
प्रश्न: 13. सीएनसी मशीनीकृत बुशिंग के लिए सामान्य लीड टाइम क्या है?
उत्तर: जटिलता, मात्रा, सामग्री और परिष्करण के आधार पर, प्रोटोटाइप के लिए सामान्य लीड समय 5-10 कार्य दिवस, कम मात्रा वाले ऑर्डर के लिए 10-20 कार्य दिवस और उत्पादन ऑर्डर के लिए 15-30 कार्य दिवस हैं।
